Σωλήνας από ανοξείδωτο χάλυβα ASTM A269

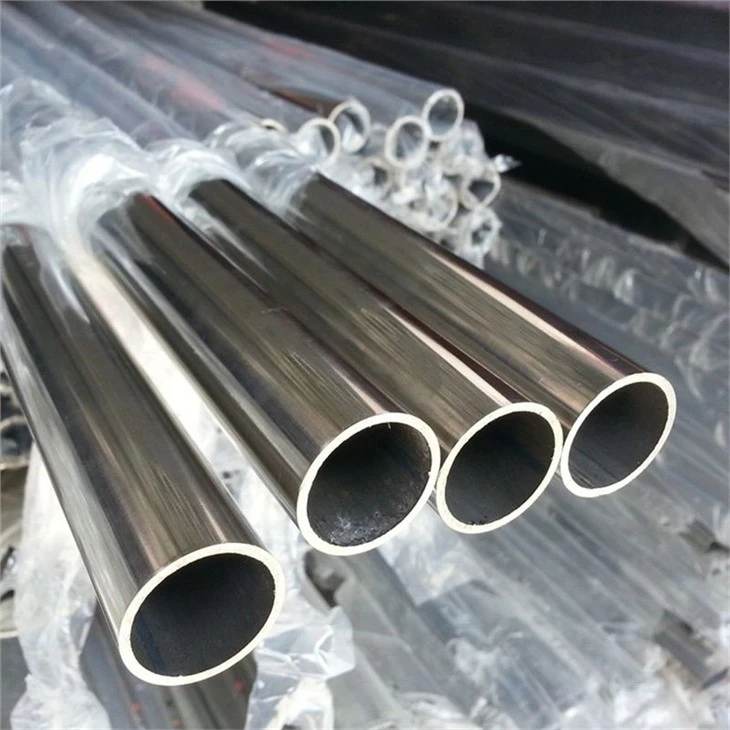

Σωλήνας από ανοξείδωτο χάλυβα ASTM A269είναι ένας σωλήνας από ωστενιτικό ανοξείδωτο χάλυβα για γενική αντοχή στη διάβρωση και συντήρηση σε χαμηλές ή υψηλές θερμοκρασίες. Συμπεριλαμβανομένου του ανοξείδωτου σωλήνα χωρίς ραφή ASTM A269 και του συγκολλημένου ανοξείδωτου σωλήνα ASTM A269. Οι προδιαγραφές σωλήνων ASTM A269 είναι οι πιο συχνά χρησιμοποιούμενες ποιότητες σωλήνων από ανοξείδωτο χάλυβαTP304, TP304L, TP304LN, TP316, TP316L, TP316LN, TP317, TP321, TP347, TP347H, S31254, N08367, N08904. Αυτές οι ποιότητες επιλέγονται με βάση τη χημική τους σύνθεση, τις μηχανικές ιδιότητες και την αντοχή στη διάβρωση.



Τυπική προδιαγραφή ASTM A269

Το πρότυπο ASTM A269 καθορίζει τις απαιτήσεις για τη χημική σύνθεση, τις μηχανικές ιδιότητες, τις επικαλύψεις και τη σήμανση των σωλήνων. Αυτές οι απαιτήσεις διασφαλίζουν την αξιοπιστία και την ανθεκτικότητα των σωλήνων από ανοξείδωτο χάλυβα ASME SA269. Οι σωλήνες A269 παράγονται χρησιμοποιώντας διαφορετικές μεθόδους, συμπεριλαμβανομένων τεχνικών άνευ ραφής και συγκόλλησης. Ο σωλήνας χωρίς ραφή A269 κατασκευάζεται με διάτρηση μιας ράβδου ή ράβδου και στη συνέχεια τραβήξτε την σε έναν άξονα για να σχηματίσει το επιθυμητό σχήμα και μέγεθος. Οι συγκολλημένοι σωλήνες από ανοξείδωτο χάλυβα (EFW, ERW, SAW) κατασκευάζονται με κύλιση μιας χαλύβδινης λωρίδας σε έναν σωλήνα και στη συνέχεια με συγκόλληση των άκρων μεταξύ τους χρησιμοποιώντας μια διαδικασία συγκόλλησης με αντίσταση υψηλής συχνότητας.



Προδιαγραφές σωλήνων από ανοξείδωτο χάλυβα ASTM A269

Προδιαγραφές σωλήνων	ASTM A269 / ASME SA 269
Πρότυπο σωλήνα	DIN, JIS, ASTM, EN, GB, AISI, ASME
Πάχος σωλήνα	0.3 mm - 50 mm
Μέγεθος συγκολλημένου σωλήνα	5.0 mm - 1219.2 mm
Εξωτερική διάμετρος σωλήνα χωρίς ραφή	6.00 mm OD έως 250 mm OD, Μεγέθη έως 12" NB
Μέγεθος συγκολλημένου σωλήνα	6,35 mm OD έως 152 mm OD
Μέγεθος σωλήνα χωρίς ραφή	3,35 mm OD έως 101,6 mm OD, 15 NB έως 150 NB IN
Χρονοδιάγραμμα σωλήνων	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXS, SCH XS
Τύπος σωλήνα & σωλήνα	Χωρίς ραφή / ERW/ EFW / Συγκολλημένος / Κατασκευασμένος σωλήνας
Άκρο σωλήνα & σωλήνα	Απλό άκρο, λοξότμητο άκρο, πέλμα σωλήνα.



Χημική Σύνθεση σωλήνα ASTM A269

Βαθμός	UNS	C Μικρότερο ή ίσο με	Mn	P Μικρότερο ή ίσο με	S Μικρότερο ή ίσο με	Si Μικρότερο ή ίσο με	Cr	Μο	Ni	Cu
TP304	S30400	0.08	2	0.045	0.03	1	18.0-20.0	-	8.0-11.0	-
TP304L	S30403	0.035	2	0.045	0.03	1	18.0-20.0	-	8.0-13.0	-
TP316	S31600	0.08	2	0.045	0.03	1	16.0-18.0	2.00-3.00	10.0-14.0	-
TP316L	S31603	0.035	2	0.045	0.03	1	16.0-18.0	2.00-3.00	11.0-14.0	-
316Ti	S31635	0.08	2	0.045	0.03	0.75	16.0-18.0	2.00-3.00	10.0-12.0	-
TP317	S31700	0.08	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-14.0	-
TP317L	S31703	0.035	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-15.0	-
TP321	S32100	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
321H	S32109	0.04-0.1	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
310	S31000	0.25	2	0.045	0.03	1.5	24.0-26.0	0.75	19.0-22.0	-
TP310S	S31008	0.08	2	0.045	0.03	1	24.0-26.0	0.75	19.0-22.0	-
TP347	S34700	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-13.0	-
254SMO	S31254	0.02	1	0.03	0.01	0.8	19.5-20.5	6.0-6.5	17.5-18.5	0.5-1.0
AL-6XN	N08367	0.03	2	0.04	0.03	1	20.0-22.0	6.0-7.0	23.5-25.5	0.75
F904L	N08904	0.02	2	0.04	0.03	1	19.0-23.0	4.0-5.0	23.0-28.0	1.0-2.0



Μηχανικές ιδιότητες σωλήνων από ανοξείδωτο χάλυβα ASME SA269

Μηχανικές ιδιότητες	Εφελκυσμός, min, ksi[MPa】	Απόδοση, min, ksi[MPa】	Επιμήκυνση, %(min)	Σκληρότητα, HB (μέγ.)
TP304	75【515】	30【205】	35	192
TP304L	70【485】	25【170】	35	192
TP316	75【515】	30【205】	35	192
TP316L	70【485】	25【170】	35	192
316Ti	75【515】	30【205】	35	192
TP317	75【515】	30【205】	35	192
TP317L	75【515】	30【205】	35	192
TP321	75【515】	30【205】	35	192
321H	75【515】	30【205】	35	192
TP310	75【515】	30【205】	35	192
TP310S	75【515】	30【205】	35	192
TP347	75【515】	30【205】	35	192
S31254	98【675】	43【310】	35	220
N08367	100【690】	45【310】	30	241
N08926	94【650】	43【295】	35	256
N08904	71【490】	31【215】	35	192



Μέγεθος και διαστάσεις σωλήνων ASTM A269

Οι σωλήνες από ανοξείδωτο χάλυβα ASTM A269 διατίθενται σε διαφορετικές ποιότητες, μεγέθη και σχήματα με διαφορετικές προδιαγραφές για πάχος, μήκος και διάμετρο σωλήνων. Τα μεγέθη σωλήνων κυμαίνονται από 1/4" έως 48". Μπορούμε επίσης να προσαρμόσουμε τα μεγέθη ανάλογα με τις ανάγκες σας. Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες και δωρεάν προσφορά!



Πίνακας ανοχής διαστάσεων ASTM A269

Εξωτερική διάμετρος (mm)		Πάχος(%)	Μήκος (mm)
Δ＜38,1 χλστ	+0.13mm/-0.13mm	D<12.7mm +15%/-15% D Μεγαλύτερο ή ίσο με 12,7 mm +10%/-10%	D<38.1mm +3.2/0 D Μεγαλύτερο ή ίσο με 38,1 mm +4.8/0
38,1mm~88,9mm	+0.25mm/-0.25mm
88,9mm~139,7mm	+0.38mm/-0.38mm
139,7mm~203,2mm	+0.76mm/-0.76mm



Εφαρμογή ανοξείδωτου σωλήνα ASTM A269

• Βιομηχανία ορυκτών καυσίμων: αγωγοί για τη μεταφορά πετρελαίου, φυσικού αερίου και φυσικού αερίου.
• Χημική βιομηχανία: αγωγοί για υγρά, αέρια και διαβρωτικά μέσα χαμηλής και υψηλής θερμοκρασίας.
• Φαρμακευτική βιομηχανία: αγωγοί για βιοφαρμακευτικά, χημικά αντιδραστήρια και φάρμακα.
• Βιομηχανία τροφίμων και ποτών: αγωγοί στην παραγωγή τροφίμων.



Συσκευασία σωλήνων χωρίς ραφή ASTM A269 TP 304 από ανοξείδωτο χάλυβα

• Συσκευασία δέσμης
• Ξύλινη θήκη
• Ξύλινη θήκη για U Tubes
• Ενισχυμένο με Angle Bar
